Почему частотный преобразователь уходит в аварию: 8 типичных причин и что проверить в первую очередь

По опыту сервисных инженеров, семь из десяти аварийных отключений частотника вызваны внешними факторами, а не браком электроники. Прибор первым замечает неполадку и сообщает о ней кодом на дисплее. Классика жанра: линия встала по превышению тока, а виноват двигатель с редуктором на конвейере, который заклинило намотавшейся плёнкой. Прежде чем везти аппарат в ремонт, стоит исключить восемь типовых сценариев.

Почему срабатывает защита: короткий ответ

В аварию частотник уходит, когда контроллер фиксирует выход тока, напряжения или температуры за безопасные пределы и отключает силовой каскад. Это штатная защита, а не поломка: электроника жертвует минутами простоя, чтобы уберечь дорогие IGBT-модули и обмотки мотора.

Каждому событию присваивается код. У Danfoss VLT перегрузка по току идёт как Alarm 13, у Siemens SINAMICS та же беда прячется за F30001. Расшифровка есть в руководстве, с неё и начинают диагностику. Гадать по симптомам без кода — лотерея.

Вторая подсказка спрятана в журнале аварий. Современные приводы хранят 4-10 последних событий с током, напряжением звена и температурой радиатора. Эти цифры сужают круг поиска в разы. Сбрасывать ошибку, не взглянув на них, расточительно.

Разовый сбой после грозы и ежедневное отключение в восемь утра требуют разного подхода. Первый достаточно квитировать и забыть. Второе намекает на системную проблему в нагрузке или параметрах. Фиксируйте, когда и в каком режиме встаёт привод: привычка экономит часы.

Токовые аварии: перегрузка, пробой, разгон

Ошибки по току держат первое место, а корень проблемы чаще сидит за пределами шкафа. Виновник №1 — механика: подшипник без смазки, налипший продукт, прикипевший вал. Ток ползёт выше уставки, защита реагирует с выдержкой. Типовой запас привода — 150% номинала на 60 секунд, потом стоп.

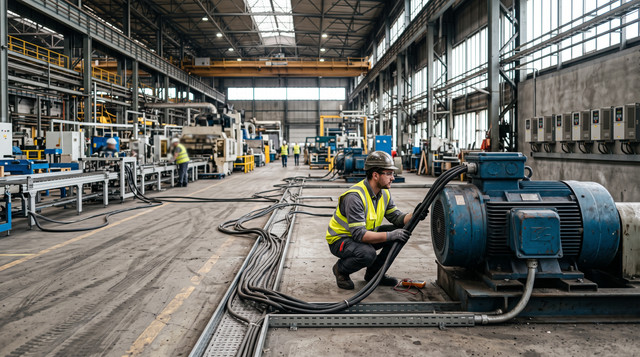

Пробой изоляции, он же №2, действует мгновенно. Случай с деревообработки: частотник ловил замыкание на землю раз в два-три дня. Источником оказался моторный кабель, перетёртый о кромку лотка. Мегаомметр на 500 В нашёл дефект за десять минут.

Третий сценарий — чересчур короткие рампы. Тяжёлую центрифугу не раскрутить за две секунды: пусковой ток упрётся в потолок. Симптом узнаваем: сбой ловится только на старте или при торможении. Лечится удлинением рампы либо S-образной кривой.

При токовой ошибке отработайте короткий чек-лист:

• проверните вал рукой при снятом питании, ход должен быть свободным;
• замерьте сопротивление изоляции кабеля и обмоток, норма от 1 МОм;
• сравните ток по фазам с паспортом двигателя;
• добавьте 30-50% ко времени разгона и повторите пуск.

Сеть питания: перенапряжение и просадки

Электроснабжение подводит чаще, чем кажется: на его совести каждая четвёртая авария. Пункт №4 — перенапряжение звена постоянного тока. У моделей на 400 В порог лежит около 800-820 В. Добивает до него генераторный режим: нагрузка на выбеге гонит энергию назад. Спасает тормозной резистор или плавное замедление.

Под №5 идут просадки и перекос фаз. ГОСТ 32144-2013 допускает отклонение в пределах ±10%, реальность на дальних вводах жёстче. Провал глубже порога даёт код undervoltage, а обрыв фазы на входе коварнее: привод тянет от двух оставшихся, перегружая выпрямитель.

Разовые события тестером не поймать, действуйте иначе:

• измерьте напряжение на клеммах под нагрузкой, а не на холостом ходу;
• сравните три фазы, разбег больше 3% уже тревожный звонок;
• при частых просадках повесьте на ввод регистратор хотя бы на сутки.

Сетевой дроссель решает добрую часть этих бед: гасит импульсы от соседних потребителей и бережёт конденсаторы. Когда рядом молотит сварка или компрессор с прямым пуском, без него никуда. Подобрать номинал помогут инженеры ПРОМАИР: пришлите модель привода и параметры сети.

Перегрев, кабель и настройки: неочевидная тройка

Оставшаяся тройка редко лежит на поверхности, зато даёт самые загадочные случаи. Шестая причина — тепло. Радиатор, забитый пылью, теряет до трети теплоотдачи, а каждые лишние 10 градусов вдвое сокращают ресурс конденсаторов. Вентилятор живёт около 40 тысяч часов, это 4-5 лет, и умирает тихо.

Номер семь — длинный моторный кабель. После 50 метров ёмкостные токи и отражённые волны съедают изоляцию, провоцируя ложные срабатывания. Выход известен: экранированная линия, du/dt-фильтр или выходной дроссель. Danfoss нормирует длину без фильтра для каждой мощности VLT.

Замыкает восьмёрку параметрирование. Ток двигателя, вбитый «с запасом на глаз», превращает защиту в рулетку. Кривая U/f, подобранная наугад, заставляет мотор гудеть и греться на низах. После замены машины или редуктора запускайте автоадаптацию: пара минут снимает половину фантомных ошибок.

Живой пример: привод упаковочной линии перегревался каждый июль, остальные месяцы работал идеально. Шкаф стоял у южной стены цеха, летом внутри было за 50 градусов при паспортном пределе в 40. Кондиционер шкафа закрыл вопрос навсегда.

С чего начать проверку: порядок действий

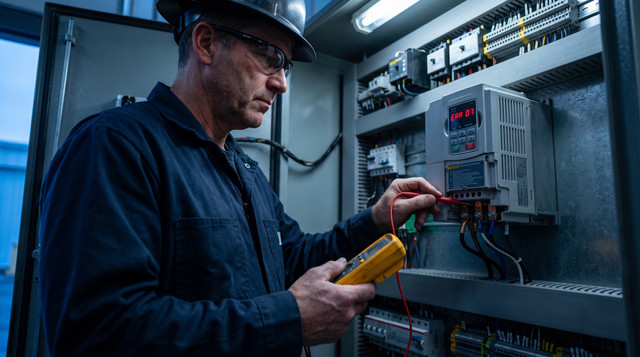

Стартуйте с кода на дисплее и журнала, а не с прозвонки всего подряд. Код отсекает лишние версии, журнал показывает условия отключения. Мультиметр берите в руки только после этого.

Универсальный маршрут выглядит так:

1. зафиксируйте код и данные журнала, сфотографируйте экран;
2. осмотрите механику: вал, муфту, редуктор, свободный ход;
3. проверьте изоляцию кабеля и двигателя мегаомметром;
4. измерьте питание под нагрузкой по всем трём фазам;
5. сверьте ключевые параметры привода с табличкой мотора.

Такой обход перекрывает все восемь причин за 30-40 минут и не требует вскрытия корпуса. Ошибка вернулась после пяти шагов? Тогда под подозрением сам преобразователь: уставшие конденсаторы, ключи или плата управления. Тут уже нужна мастерская с нагрузочным стендом.

Не расшифровывается код или сомневаетесь в выводах? Пришлите фото дисплея и шильдиков специалистам ПРОМАИР: подскажем вероятную причину, а при невыгодном ремонте подберём замену со склада европейских приводов. Нередко всё решается настройкой, без трат на железо.
